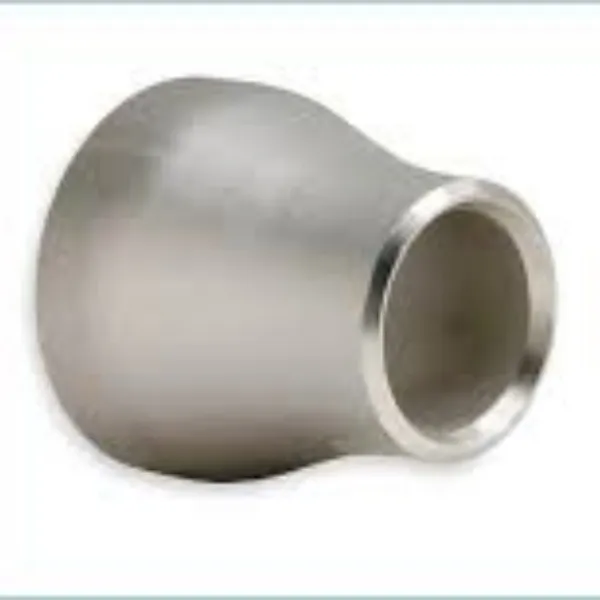

Den koncentriske reduktion

Den koncentriske reducering er kegleformet fitting, som bruges til at forstørre eller reducere diameteren omkring centerlinjen. Det er nemt at transportere mudder og slibevæske og er velegnet til ætsende operationer, også fordelagtigt at bruge, hvor der kræves forskellige klassificeringer og slidbeskyttelse i...

Send forespørgsel

Chat nu

Produkt introduktion

Den koncentriske reducering er kegleformet fitting, som bruges til at forstørre eller reducere diameteren omkring centerlinjen. Det er let at transportere mudder og slibevæske og er velegnet til ætsende operationer, også fordelagtigt at bruge, hvor forskellige klassificeringer og slidbeskyttelse er påkrævet ved transport mellem flanger eller rør. Det almindeligt anvendte materiale i industrier er kulstofstål, legeret stål og rustfrit stål.

Buttsvejsefittings bruges i et rørsystem til at ændre retning eller funktion af medier, for at forgrene sig, reducere rørstørrelsen eller fastgøre hjælpeudstyr. De fås i flere typer som albue, tee, kasket, koncentrisk reduktion, stubende og oelt, der produceres i kold og varm formning baseret på ASTM A403 og ASTM A234 specifikationer.

ASTM A403 WP304 & 316 Rørfittings i rustfrit stål

Specifikationen for ASTM A403 dækker almindelige rustfri stålkvaliteter WP304 & 316, der bruges til trykrør. Kunder skal angive sømløs eller svejset type, mens de køber typer fittings, såsom koncentriske reduktionsgear, buttsvejsning tee & cross, stålrørsbøjning og albue.

ASTM A234 Rørfittings i kulstofstål og legeret stål

Denne specifikation dækker ASTM A234 kulstofstål og legeret stål fittings af semaless og svejset konstruktion efter standarden ASME B16.9. Disse fittings er til brug i trykrør og til fremstilling af trykbeholdere til brug ved moderate og forhøjede temperaturer.

Materiale til Concentric Redcuer ASME B16.9

Rustfri stålkvaliteter

ASTM A403 WP304/304L/304H, 316/316L, 310S, 317.347.904L

Kulstofstålkvaliteter

ASTM A234 WPB/WPC, ASTM A420 WPL6, ASTM A860 WPHY 42/46/56/60/65

Legerede stålkvaliteter

ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92 / WP 22

ASME B16.9 Koncentrisk Reducer Dimensioner & Sch 40 Vægt

OD1	OD2	END TIL ENDE	SCH 40 VÆGT
NPS	NPS	H	KG
3/4	3/8 - 1/2	38	0.07
1	1/2 - 3/4	51	0.14
1 1/4	1/2 - 1	51	0.19
1 1/2	1/2 - 1 1/4	64	0.29
2	3/4 - 1 1/2	76	0.46
2 1/2	1 - 2	89	0.85
3	1 1/4 - 2 1/2	102	1.11
4	2 - 3 1/2	102	1.8
5	2 - 4	127	3.05
6	2 1/2 - 5	140	4.35
8	3 1/2 - 6	152	7.12
10	4 - 8	178	11.8
12	5 - 10	203	17.8
14	6 - 12	330	34.3
16	6 - 14	356	48.3
18	8 - 16	381	65.3
20	10 - 18	508	102
22	12 - 20	508	-
24	12 - 22	508	143
26	12 - 24	610	-
28	14 - 26	610	-
30	14 - 28	610	-
32	20 - 30	610	230
34	22 - 32	610	245
36	22 - 34	610	282
38	24 - 36	610	-
40	28 - 38	610	-
42	28 - 40	610	-
44	32 - 42	610	-
46	34 - 44	711	-
48	36 - 46	711	-
52	40 - 48	711	-
56	40 - 52	711	-
60	44 - 56	711	-

Noter

1) Udover de ovennævnte standarder anvendes også standarderne i GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 osv.

2) For de koncentriske og excentriske reduktionsgearer med størrelser, der er større end den, der er angivet i ovenstående tabel, vil de blive leveret i henhold til de størrelser, der er aftalt af køber og producent eller i henhold til producentens størrelse.
