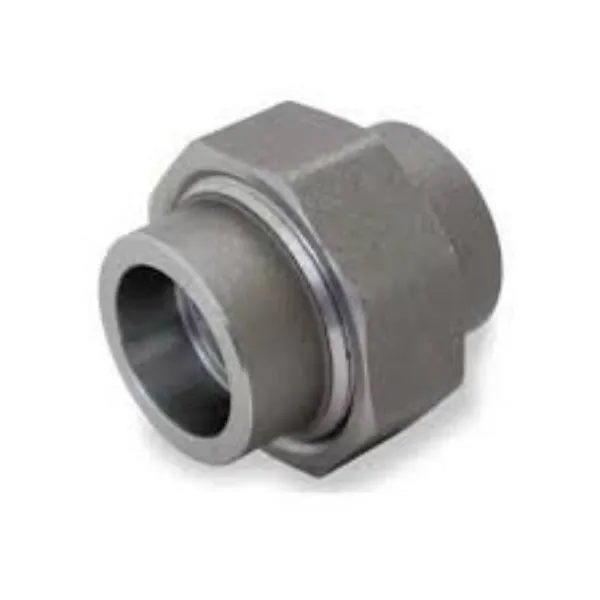

Sokkelsvejseunion
Muffinsvejsningskoblingsdimensioner er designet og fremstillet i henhold til MSS SP-83-standarden, vægten er tungere, fordi den består af tre dele, nemlig en han-ende, en møtrik og en famale-ende. Samlingen kan skilles ad som rørfitting, og de ting, der er forbundet gennem samlingen, kan skilles ad og udskiftes.
MSS SP 83 fatningssvejseunion størrelsesområdet er fra 1/8" til 3" og trykklassificering er tilgængelig i klasse 3000 / 6000 lbs.
Socket Weld Fittings er en familie af højtrykssmedningsfittings, der kun bruges i forbindelse med ANSI Pipe og fås i samme størrelsesområde. Selvom der er nogle ligheder mellem formerne på de to svejsninger, anses muffesvejsning stadig for at være forskellig fra en filetsvejsning.
Socket Weld Union Materiale
| Kulstofstål | ASTM A105 / A105N |
| Lav temperatur kulstofstål | ASTM A350 LF2 / LF3 |
| Rørledning Stål | ASTM A694 F42 / F46 / F56 / F60 / F65 |
| Legeret stål | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| Rustfrit stål | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904, F321 |
| Duplex rustfrit stål | ASTM A182 F51, F53, F44, F55 |
MSS SP 83 Socket Weld Union Kobling Dimensioner
| DN | NPS | A | B | C | D | E | F | G | H | J | K | L | N |
| 6 | 1/8 | 21.8 | 10.9 | 3.2 | 6.1 | 20.7 | 3.2 | 3.2 | 16 | 1.2 | 9.7 | 41.4 | 51 |
| 8 | 1/4 | 21.8 | 14.3 | 3.3 | 8.5 | 20.7 | 3.2 | 3.2 | 16 | 1.2 | 9.7 | 41.4 | 51 |
| 10 | 3/8 | 25.9 |
17.7 |
3.5 | 11.8 | 23.8 | 3.4 | 3.4 | 14 | 1.4 | 9.7 | 46.0 | 56 |
| 15 | 1/2 | 31.2 | 21.9 | 4.1 | 15 | 23.8 | 3.7 | 3.7 | 14 | 1.5 | 9.7 | 49.0 | 59 |
| 20 | 3/4 | 37.1 | 27.3 | 4.3 | 20.2 | 28.6 | 4.1 | 4.1 | 11 | 1.7 | 12.7 | 56.9 | 66 |
| 25 | 1 | 45.5 | 34 | 5.0 | 25.9 | 30.2 | 4.6 | 4.4 | 11 | 1.9 | 12.7 | 62.0 | 79 |
| 32 | 11/4 | 54.9 | 42.8 | 5.3 | 34.3 | 36.6 | 5.3 | 5.2 | 10 | 2.1 | 12.7 | 71.1 | 94 |
| 40 | 11/2 | 61.5 | 48.9 | 5.5 | 40.1 | 38.1 | 5.8 | 5.6 | 10 | 2.3 | 12.7 | 76.5 | 112 |
| 50 | 2 | 75.2 | 61.2 | 6.0 | 51.7 | 41.4 | 6.6 | 6.4 | 10 | 2.7 | 15.7 | 86.1 | 132 |
| 65 | 21/2 | 91.7 | 73.9 | 7.7 | 61.2 | 56.9 | 7.5 | 7.1 | 8 | 3.1 | 15.7 | 102.4 | 150 |
| 80 | 3 | 109.2 | 89.9 | 8.3 | 76.4 | 58.7 | 8.3 |
8.0 |
8 | 3.5 | 15.7 | 109.0 | 176 |
1) Den jævne tykkelse omkring muffeboringen må ikke være mindre end gennemsnitsværdien, tykkelsen ved delarealer kan være min. en.
2) I betragtning af tolerancen for rørets udvendige diameter, kan diametrene af nogle muffeboringer være lidt større end dem, der er specificeret i B16.11.
3) Når størrelserne på forbindelsesrørene ikke er i overensstemmelse med dem, der er specificeret i dette katalog, skal størrelserne på forbindelsesrørene angives i købsspecifikationen.
4) Når beslagene reduceres, skal strukturstørrelserne være de samme som dem for de lige beslag, og BJD skal bearbejdes i henhold til de tilsvarende reducerende ender.
5) Fittings kan også fremstilles som de blandede forbindelser af SW og THRD.
