Sokkelsvejsning Albue

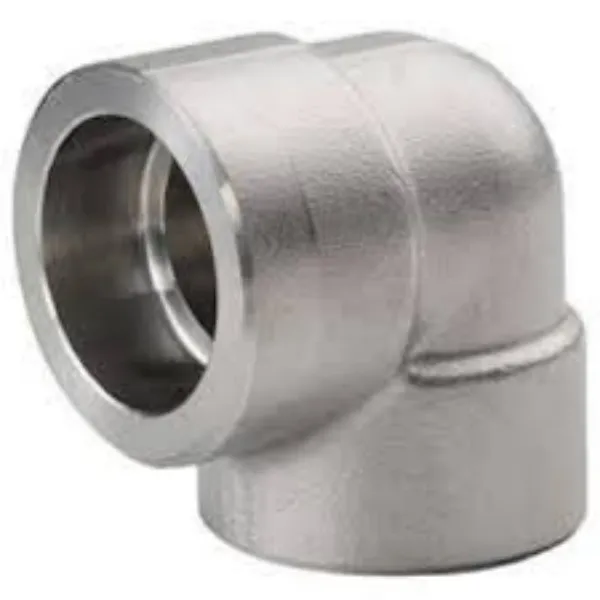

ASME B16.11 smedet muffe svejsning albue er tilgængelig i 90 grader og 45 grader, der bruges til at forbinde ASME røret til fittings eller ventiler ved filet tætningssvejsning. Vægten er let på grund af små størrelsesdimensioner. Og har forskellige funktioner såsom pålidelighed, holdbarhed og dimensionspræcision. Der er 3 trykklassificeringer i klasse 3000, 6000 og 9000.
Klasse 3000 Albue: til brug med Sch 80 stålrør.
Klasse 6000 Albue: til matchning med Sch 160 stålrør.
Klasse 9000 Albue: til forbindelse med Sch XXS stålrør
Socket Weld Fittings er en familie af højtrykssmedningsfittings, der kun bruges i forbindelse med ANSI Pipe og fås i samme størrelsesområde.
Selvom der er nogle ligheder mellem formerne på de to svejsninger, anses muffesvejsning stadig for at være forskellig fra en filetsvejsning.
Specifikation af muffesvejsefittings ASME B16.11
| Form | Lige og reducerende beslag |
| Størrelsesområde | 1/8" - 4" / DN6 - DN100 |
| Trykvurdering | Klasse 3000lbs, 6000lbs, 9000lbs |
| Norm | ASME B16.11, BS3799 |
| Kulstofstål | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
| Legeret stål | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| Rustfrit stål | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
Mærkning og inspektion af galvaniseret svejsealbue
Pakke med Socket Weld Albue Fittings
Pak alle SW albuer i kartoner.
Sæt etiket på alle kartoner.
Læg kartoner i trækasse.
Sæt forsendelsesmærke på trækasse.
ASME B16.11 Socket Weld Albue Dimensioner
| DN | NPS | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| ave | min | ave | min | ave | min | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) Den jævne tykkelse omkring muffeboringen må ikke være mindre end gennemsnitsværdien, tykkelsen ved delarealer kan være min. en.
2) I betragtning af tolerancen for rørets udvendige diameter kan diametrene på nogle muffeboringer være lidt større end dem, der er specificeret i B16.11.
3) Når størrelserne på forbindelsesrørene ikke er i overensstemmelse med dem, der er specificeret i dette katalog, skal størrelserne på forbindelsesrørene angives i købsspecifikationen.
4) Når fittings er reducerende, skal strukturstørrelserne være de samme som dem af de lige fittings, og BJD skal bearbejdes i henhold til de tilsvarende reducerende ender.
5) Fitting kan også fremstilles som de blandede forbindelser af SW og THRD.
