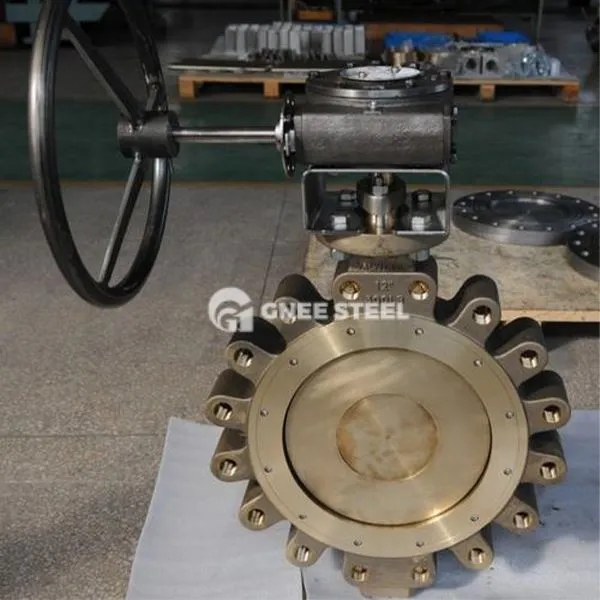

Lug -type sommerfuglventil

Lug-type sommerfuglventil er sammensat af en ventilkrop, en ventilskive og lugs. Dens driftsprincip er at åbne og lukke ventilen ved at udnytte samarbejdet mellem lugs og ventilskiven. Når lugsene roterer, roterer ventilskiven med dem og ændrer strømningsområdet for ventilåbningen og styrer væskestrømmen.

Designfunktioner analyse
1. Strukturel design: Kernekomponenterne inkluderer ventilkroppen, sommerfuglskiven, ventilstammen og tætningsringen. Disken er diskformet, og åbning og lukning af kontrol opnås gennem 90 graders rotation af ventilstammen.
2. Forbindelsesmetode: LUG-designet bruger en bolt-gennemforbindelse, hvilket gør det muligt for ventilkroppen at blive direkte fastgjort mellem rørflanger, hvilket sparer installationsrum. Sammenlignet med sommerfuglventiler af wafer giver lugstrukturen yderligere understøttelsespunkter, forbedrer ventilstabiliteten og gør den særlig velegnet til applikationer, der er underlagt vibrationer eller betydelige tryksvingninger.
3. Forseglingsteknologi: Bløde sæler (såsom EPDM og PTFE) er egnede til mellem- og lavtryksmiljøer ved stuetemperatur, mens metalforseglinger (rustfrit stål + grafit) er egnede til medier med høj temperatur og højtryk. Nogle modeller bruger en flerlags tætningsstruktur for at forbedre lækagebeskyttelsen.
4. aktiveringsmetode: Manuel, pneumatisk, elektrisk eller hydraulisk aktuatorer understøttes til at imødekomme krav til automatiseringskontrol.

Applikationer: Primært brugt i flydende eller gasrørledninger i industrier som vandbehandling, HVAC, brandbeskyttelsessystemer og fødevare- og farmaceutiske industrier. Det er især velegnet til rør med stor diameter (DN50-DN1200) og medium- og lavtryk (PN10-PN16) applikationer. Eksempler inkluderer flowregulering og isoleringskontrol i kommunale vandforsyningsnetværk.

Funktioner af sommerfuglventiler af lug-type

1. Effektivitet: Sommerfuglventiler af Lug-type tilbyder hurtige åbnings- og lukningshastigheder, hvilket muliggør hurtig respons på flowændringer og forbedrer derved produktionseffektiviteten.
2. Energibesparelse: Sommerfuglventiler af Lug-type tilbyder lav strømningsmodstand, hvilket reducerer tryktab inden for ventilen og sænker energiforbruget.
3. Pålidelighed: Sommerfuglventiler af Lug-type tilbyder en simpel struktur, en lang levetid og høj pålidelighed.
4. Sikkerhed: Sommerfuglventiler af Lug-type tilbyder fremragende tætningspræstation, hvilket effektivt forhindrer væskelækage og sikrer produktionssikkerhed.
5. Let vedligeholdelse: Sommerfuglventiler af Lug-type har færre dele, hvilket gør vedligeholdelse lettere og reducerer reparationsomkostningerne.



Lug sommerfuglventil på lager
