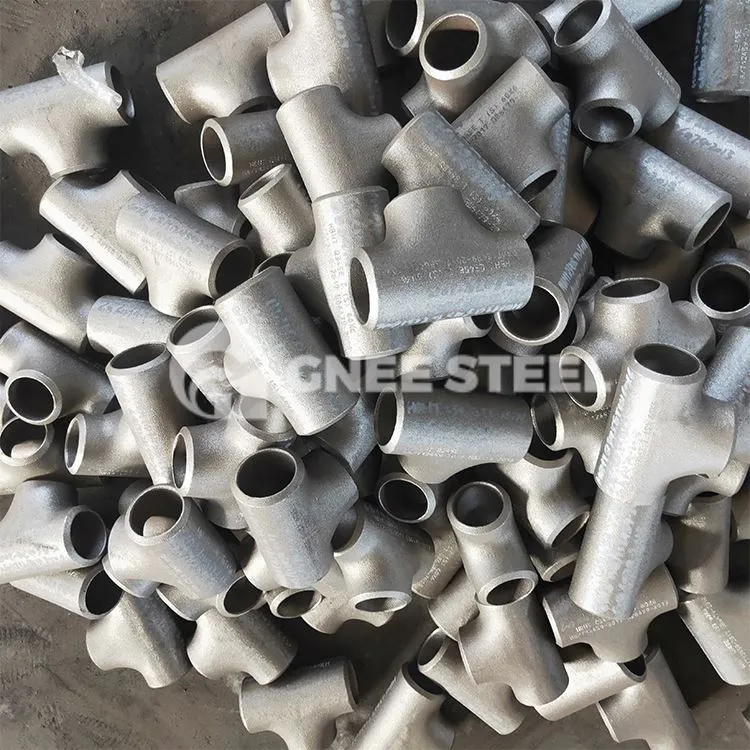

Højtryks-svejsesvejsning af rustfrit stål

High Pressure Stainless Steel Socket Weld Tee
High Pressure Stainless Steel Socket Weld Tee
High Pressure Stainless Steel Socket Weld Tee

Højtryks-svejsesvejsning af rustfrit stål

Tee kaldes også pipe fitting tee eller tee fitting, tee joint, etc. Det bruges hovedsageligt til at ændre væskeretningen og bruges ved grenrør af hovedrørledninger. Kan klassificeres efter rørdiameter. Generelt lavet af kulstofstål, støbt stål, legeret stål, rustfrit stål, kobber, aluminiumslegering, plast, argon, PVC og andre materialer.

Send forespørgsel

Chat nu

Produkt introduktion

Der er to almindeligt anvendte højtryks-T-stykker, den ene er svejset højtryks-T-shirt, og den anden er integreret smedet højtryks-T-shirt. Svejste højtryks-T-shirts er lavet af højtryksstålrør af høj kvalitet. Fremstillingsmetoden svarer til at grave huller i rørene. Hullerne i hovedrøret skal stemme overens med diameteren af de tilsluttede stikledninger. Svejsekvalitetskravene er strenge. Forvarmning er normalt påkrævet før svejsning, og varmebehandling udføres efter svejsning. Dens specifikationer og trykområde er de samme som for højtryks-albuer.

Standard -ANSI/ASME:ASTM A182, ASTM SA182

Dimension:ASME 16.11, MSS SP-79, MSS SP-95, 83, 95, 97, BS 3799

Størrelse:1/8" NB TIL 4" NB

Klasse:2000 LBS, 3000 LBS, 6000 LBS

Type:Socket Weld Fitting Tee, Socket Weld Equal Tee, Socket Weld Unequal Tee

Specifikation	Højde	OD	S	S1	D	D1	C	C1	G	Tykkelse (Stor størrelse)	Tykkelse (Lille størrelse)	Vægt
1/2 * 1/4	50	33	22.3	14.5	15	8.5	9.5	9.5	15.5	5.4	9.3	0.4
1/2 * 3/8	50	33	22.3	18	15	11.8	9.5	9.5	15.5	5.4	7.5	0.4
3/4 * 3/8	63	38	27.5	18	20.2	11.8	12.5	9.5	19	5.3	10	0.5
3/4 * 1/2	63	38	27.5	22.3	20.2	15	12.5	9.5	19	5.3	7.9	0.5
1 * 1/2	70	46	34.5	22.3	25.9	15	12.5	9.5	22.5	5.8	11.9	0.7
1 * 3/4	70	46	34.5	27.5	25.9	20	12.5	12.5	22.5	5.8	9.3	0.7
1-1/4 * 1/2	79	57	42.7	22.3	34.3	15	12.5	9.5	27	7.2	17.4	1.2
1-1/4 * 3/4	79	57	42.7	27.5	34.3	20.2	12.5	12.5	27	7.2	14.8	1.1
1-1/4 * 1	79	57	42.7	34.5	34.3	25.9	12.5	12.5	27	7.2	11.3	1.1
1-1/2 * 1/2	89	63	48.8	22.3	40.1	15	12.5	9.5	32	7.1	20.4	1.5
1-1/2 * 3/4	89	63	48.8	27.5	40.1	20.2	12.5	12.5	32	7.1	17.8	1.4
1-1/2 * 1	89	63	48.8	34.5	40.1	25.9	12.5	12.5	32	7.1	14.3	1.3
1-1/2 * 1-1/4	89	63	48.8	42.7	40.1	34.3	12.5	12.5	32	7.1	10.2	1.2
2 * 1/2	108	76	60.8	22.3	51.7	15	16	9.5	38	7.6	26.9	2.4
2 * 3/4	108	76	60.8	27.5	51.7	20.2	16	12.5	38	7.6	24.3	2.3
2 * 1	108	76	60.8	34.5	51.7	25.9	16	12.5	38	7.6	10.8	2.2
2 * 1-1/4	108	76	60.8	42.7	51.7	34.3	16	12.5	38	7.6	16.7	2.1
2 * 1-1/2	108	76	60.8	48.8	51.7	40.1	16	12.5	38	7.6	13.6	2
