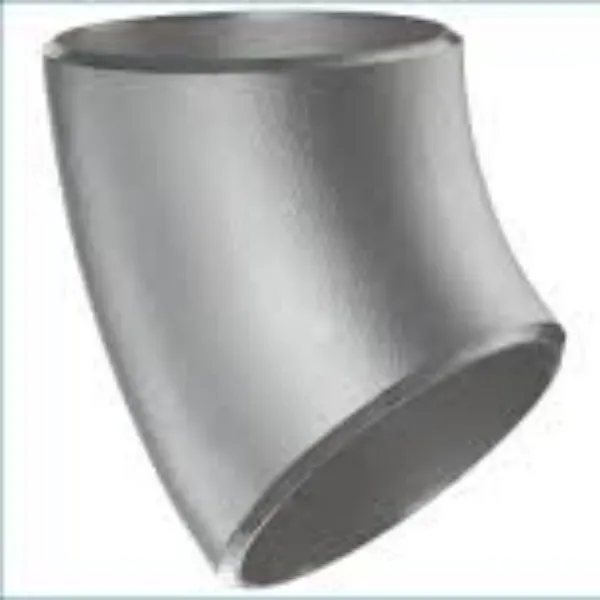

ASME/ANSI B16.9 45 Gradalbue

ASME/ANSI B16.9 45 graders albuehar samme funktion og brug med 90 graders albue, men dimensionen og formen er det halve. Der er kun lang radius. Materialet kan være kulstofstål, legeret stål og rustfrit stål. Det er meget brugt i flere industrier såsom kemi, petroleum, elektronisk, fluid power, skibsværft, olie og gas.

Der er 3 typer, socket svejse albue, stumpsvejse albue og gevind albue.ASME/ANSI B16.9 45 grad stumpsvejsning albue er almindeligt brugt på grund af det store udvalg af udvendig diameter og tykkelse.

Stumsvejsebeslag

Buttsvejsningsfittings bruges i et rørsystem til at ændre retning eller funktion af medier, for at forgrene, reducere rørstørrelsen eller fastgøre hjælpeudstyr. De fås i flere typer som albue, tee, kasket, reduktionsgear, lapledsstuds og oelt, der produceres i kold og varm formning baseret på ASTM A403 og ASTM A234 specifikationer. Vi laver normalt endeaffasningen til svejsning nemt på stedet.

Inspektion og pakke af ASME B16.9 45 Degree Albue

Inden levering pakker vi 90 graders albuen købt af kunden med længde, vægtykkelse og vinkel. Disse mindre end 8 tommer vil blive pakket i trækasser, og dem større end 8 tommer vil blive pakket med træbeslag.

Hvad betyder ASME B16.9?

ASME B16.9 Standard dækker overordnede dimensioner, tolerancer, klassificeringer, prøvning og mærkninger for fabriksfremstillede smedede stumpsvejsefittings i størrelserne NPS 1 ∕ 2 til NPS 48 (DN 15 til DN 1200). Det dækker armaturer af enhver producerbar vægtykkelse. Denne standard dækker ikke lavtryks-korrosionsbestandige butsvejsefittings. Se MSS SP-43, Stumsvejsningsfittings af smedede rustfrit stål.

Specifikation af ANSI B16.9 45 Albuetilpasning

ASME B16.9 45 Gradalbue Lang radius tegning og vægt

DN	NPS	OD	B	SCH 40 VÆGT
			LR	KG
15	1/2	21.3	16	0.04
20	3/4	26.7	19	0.06
25	1	33.4	22	0.08
32	1-1/4	42.2	25	0.14
40	1-1/2	48.3	29	0.20
50	2	60.3	35	0.36
65	2-1/2	73.0	44	0.71
80	3	88.9	51	1.11
90	3-1/2	101.6	57	1.56
100	4	114.3	64	2.11
125	5	141.3	79	3.56
150	6	168.3	95	5.6
200	8	219.1	127	11.4
250	10	273.0	159	20.0
300	12	323.8	190	31.5
350	14	355.6	222	43.6
400	16	406.4	254	65
450	18	457.0	286	92.5
500	20	508.0	318	121
550	22	559.0	343	-
600	24	610.0	381	201.5
650	26	660.0	406	-
700	28	711.0	438	-
750	30	762.0	470	-
800	32	813.0	502	361
850	34	864.0	533	409
900	36	914.0	565	499
950	38	965.0	600	-
1000	40	1016.0	632	-
1050	42	1067.0	660	-
1100	44	1118.0	695	-
1150	46	1168.0	727	-
1200	48	1219.0	759	-
1300	52	1321.0	821	-
1400	56	1422.0	883	-
1500	60	1524.0	947	-
1600	64	1626.0	1010	-
1700	68	1727.0	1073	-
1800	72	1829.0	1137	-
1900	76	1930.0	1199	-
2000	80	2032.0	1263	-

Bemærkninger:

1) Udover disse anvendes også GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/ T 21631 SY/T 0510 DL/T 695 EN 10253 osv.

2) Albuen med NPS over 80 skal være underlagt de størrelser, der er aftalt af køber og producent.
