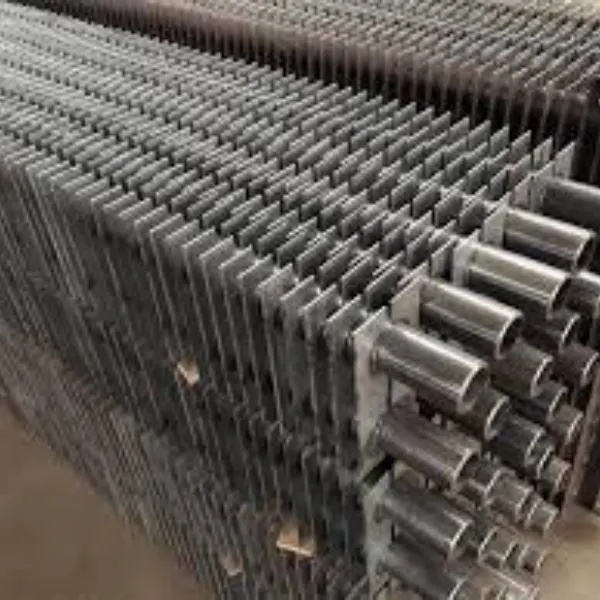

Parallelle finnede rør|Rektangulære finnede rør

Produktbeskrivelse

Hvad er parallelle finnede rør?

Parallelle finnede rør er lavet af svejsede firkantede finner. Det kaldes også H-type ribbede rør. Parallelle ribberør kan være dobbeltrør eller enkeltrør. Parallelle ribbede rør fremstilles ved modstandssvejsning af finnerne på rør.

Anvendelser med parallelle ribber:

Parallelle ribberør er stort set integreret til typiske applikationer med spildvarmegenvindingskedler og economizers, der kører med kul, svær brændselsolie, industriaffald eller husholdningsaffald.

Parallelle ribber tillader brug i alle konventionelle rengøringssystemer: kugleblæsning, luft- eller dampblæsning, vask...

'Double H'-designet til at svejse dobbeltrør med stålfinnerne på samme tid. Denne konfiguration kan reducere antallet af nødvendige understøtninger på grund af dens iboende stivhed.

Parallelle lamelrørfordel,

Justeringen af ​​finnerne i bundtet tillader skabelsen af ​​selvrensende parallelle kanaler med lave trykfald.

Parallelle lamelrør Focus

Finnestigning fra 10 til 30 mm.

Rørlængde op til 15 meter.

Fine afbrydelser kan være på anmodning.

Materiale til parallelle ribber:

Basismateriale til rør og finner: kulstofstål A179, A192, legeret stål i henhold til A213 A335, rustfrit stål A312, kompatibel med støbejerns ribberør til hybridenheder. Specielle finnedimensioner på forespørgsel.

I henhold til kravene på hjemmemarkedet, efter mange års erfaring og læring fra avancerede lande, har vores virksomhed opgraderet H-type ribbet rør/Parallel ribbet rør svejseudstyr, som har en høj grad af automatisering. Svejseteknologien og produktkvaliteten har nået certificeringen af ​​International Classification Society og andre autoritative certificeringsorganer.

1. H-type ribberør/Parallelle ribbede rør Svejsestyrke og stabilitet

1.1 Trækkrafttest: større end 200 MPa eller delvis rivning af stålrør

1.2 Weld width: greater than fin thickness, i.e. welding rate>99%

1.3 Stabilitet af svejsestyrke: Det første stykke af hvert skift skal svejses for at opfylde kravene i 2.1 eller 2.2

1.4 Svejsebøjningsmodstandstest: finnerne bøjes 20 grader til venstre og højre, bøjes til venstre og højre to gange, og svejsningen er fri for revner

1.5 Hammertest: slå den øverste del af finnen parallelt med stålrøret, indtil finnen falder af, og selve finnen må ikke knække

1.6 Hvis testen mislykkes, skal udglødningsfunktionen være aktiveret

2. H-type ribberør/Parallelle ribbede rør varmepåvirket zone

Måling med mikroskop og mikrohårdhedstester

Dybden af ​​den varmepåvirkede zone af stålrøret er mindre end 0,5 mm

3. H-type ribberør/Parallelle ribberør dimensionsnøjagtighed

3.1 Samlet længde af vingesegmentet - 1mm~+1mm segmental bevægelsesnøjagtighed - 0.5mm~+0.5mm

3.2 Mellemrum - 0.2mm~+0.2mm

3.3 Lodret af finner og stålrør - 1 grad ~+1 grad

3.4 Fladheden af ​​stødsvejsede finner i samme gruppe er - 0.2mm~+0.2mm, bortset fra højdeforskellen forårsaget af tykkelsestolerancen af ​​finnerne

3,5 Højdeforskel på stødsvejsede finner i samme gruppe - 0.2mm~+0.2mm

3.6 Tolerance af dobbeltrørs centerafstand - 0.5mm~+0.5mm

3.7 Under betingelserne for det samme stålrørmateriale, den samme pladeafstand og pladenummeret er længdeændringen af ​​forskellige ribberør efter svejsning konsekvent

4. H-type ribbet rør/Parallelle ribbede rør svejsehastighed

Bundrørets ydre diameter 25 ~ 51, finnetykkelse 2 mm, hvert par svejsetid er mindre end 3 s (eksklusive føde- og aflæsningstid og udglødningstid)
