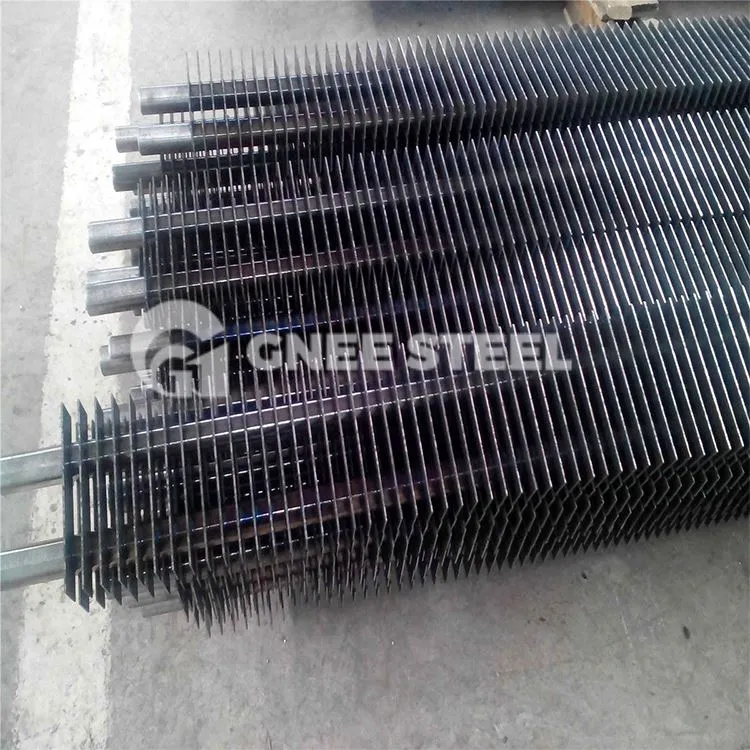

H Type Finnet Rør

Fordi formen ligner bogstavet H, kaldes den H-type finnerør. Finrør er opdelt i enkelt H og dobbelt H typer. De bruges i vid udstrækning som forbedrede varmevekslerelementer i kraftværkskedler, industrikedler, ovne og skibe. I røggasaffaldsvarmegenvindingssystemet på kraftværker mv.

H-type ribbet rørmateriale og størrelse:

Standard finnematerialer

• Fordele ved H-type ribberør:

1. Fremragende anti-slid ydeevne. Slidet skyldes hovedsageligt askepartiklers slag og skærende effekt på røret. Slidet omkring røret er alvorligt ved 300 grader fra den vandrette linje. Når s1/d=s2/d=2 er slidmængden her 3 gange gennemsnitsværdien. gange. På grund af ændringen i luftstrømsretningen i det forskudte arrangement er sliddet på den anden række alvorligt. Når sl/d=s2/d=2 er sliddet på den anden række det dobbelte af den første række. Derefter er sliddet på hver række generelt 30 %-40 % højere end på den første række. Sekventielt arrangement - rækkearrangement er det samme som forskudt arrangement. I fremtiden vil rørene i hver række blive slidt mindre på grund af luftstrømmens påvirkning. Under de samme forhold er slidmængden af ​​in-line rørbundter 3-4 gange mindre end for forskudte rørbundter. Rørslidhastigheden er proportional med røggashastighedens ujævnhedskoefficient KV3.33 og flyveaskekoncentrationens ujævnhedskoefficient KU. Den H-formede lamelrør sub-economizer er arrangeret i serie. De H-formede finner opdeler rummet i flere små områder og har en flowudlignende effekt på luftstrømmen. Den er forskellig fra den almindelige rør-sub-economizer og den spiralfinne-sub-economizer, der er arrangeret i forskudte rækker. Sammenlignet med economizer og langsgående finne sub-economizer, under de samme andre forhold, er slidtiden 3-4 gange længere. Røggassideskærmen beskytter albuedelen.

2. Støvophobning reduceres, og støvophobning sker på bagsiden og vindsiden af ​​røret. Det forskudte arrangement af rørene gør det nemt for rørene at blive vasket væk, og der er mindre støv på bagsiden. For rør anbragt i serie, da luftstrømmen ikke er let at skylle væk bagsiden af ​​rørene, vil rørene anbragt i serie akkumulere mere støv end i forskudte rækker. "H" type finner er svejset til begge sider af røret, der er mindre tilbøjelige til at akkumulere støv, og luftstrømmen flyder lige uden at ændre retningen af ​​luftstrømmen, så finnerne er mindre tilbøjelige til at akkumulere støv. Der er et mellemrum på 4-10 mm i midten af ​​de "H"-formede finner, som kan styre luftstrømmen for at rense støvet, der er ophobet på rørfinnerne. Fordi finnernes skruevinkel styrer luftstrømmen til at ændre retning, ophober finnerøret alvorligt støv. Det kan ikke bruges til economizers, der ikke danner løs støvophobning.

3. Pladsen er kompakt, og omkostningerne er reduceret. Rørgruppen er meget komprimeret, og højden af ​​halerøgbrønden reduceres. Den samlede vægt er stærkt reduceret, hvilket reducerer belastningen på affjedringssystemet. Reducer economizer og de samlede kedelomkostninger.

4. Reducer modstanden på røggassiden og reducer drifts- og investeringsomkostningerne for den inducerede trækventilator.

5. Reducer svejsesamlinger og forbedre pålideligheden.

H Finned rør
