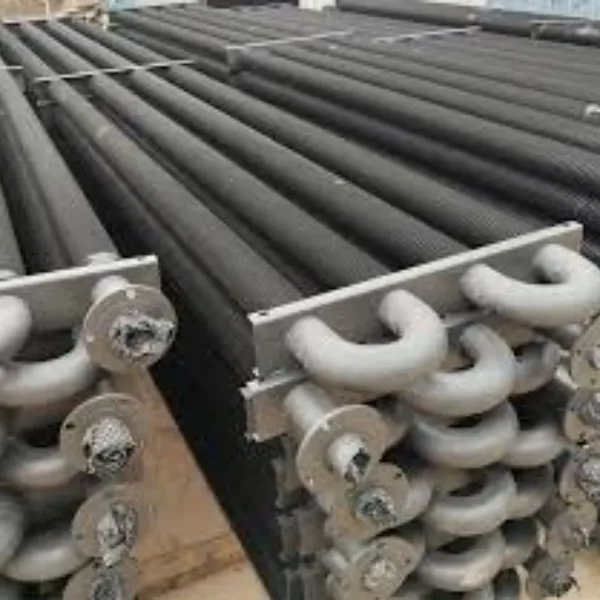

Finned Tube Bundle|Finned Pipe Bundle

Produktbeskrivelse

1. Hvad er et ribbet rørbundt?

Rørbundt med ribber, der er sammensat af flere ribber, der er arrangeret efter visse regler, kaldes ribbet rørbundt. En lamelrørsvarmeveksler kan være sammensat af et eller flere lamelrørbundter.

2. Hvad er sammensætningen af ​​ribberørsbundtet?

Finnet rør (flere rør): grundlæggende element i varmeoverførsel.

Rørboks (header) eller rørplade: samlerøret, albuen eller stålpladen, der forbinder de to ender af finnerøret.

Når ribberøret er forbundet med samlerøret eller rørpladen, er afstanden mellem ribberørene fast, og rørboksen danner en kontinuerlig strømningskanal for væsken i røret. Ramme: understøt og fastgør hele ribberørsbundtet.

3. Rørbundt arrangement?

I et bundt med ribber er valget af finnerørsarrangement afgørende. Der er to typer arrangementer: forskudt og sekventiel. Det såkaldte forskudte arrangement refererer til tværarrangementet af rør i luftstrømsretningen, mens in-line arrangementet refererer til det sekventielle arrangement af rør i luftstrømsretningen.

Den følgende figur refererer til, at ribberør med forskellige finnestrukturer, såsom rektangulære finner eller integrerede pladefinner (også kaldet pladefinner), også kan opdeles i forskudte og in-line.

Pilen i figuren repræsenterer strømningsretningen af ​​væsken uden for røret, S1 repræsenterer den tværgående rørafstand, og S2 repræsenterer den langsgående rørafstand.

Fordele og ulemper ved in-line og forskudt arrangement:

Sekventielt arrangement: når væsken strømmer rundt om ydersiden af ​​røret, er forstyrrelsen lille, og varmeoverførselskoefficienten er lav, men fordelen er, at modstanden er lille.

Tværrække: når væsken strømmer rundt om ydersiden af ​​røret, er den udsat for store forstyrrelser og høj varmeoverførselskoefficient, men ulempen er, at modstanden er stor. Når der ikke er nogen streng begrænsning på modstandsfaldet, bør det forskudte arrangement foretrækkes; Når det nødvendige modstandsfald er meget lille, skal det sekventielle arrangementsskema vælges.

4. Strukturel form af samlerør med ribber

Hvis arrangementsformen for bundter med ribber (i rækkefølge eller forskudt arrangement, og valget af rørafstand) hovedsageligt bestemmes ved at overveje varmeoverførselskravene for væsken uden for røret, så er formen og strukturen af ​​rørboksen hovedsageligt baseret på tryk- og varmeoverførselskravene for væsken inde i røret.

Generelt skal følgende principper følges:

(1) Hvis trykket af væsken i røret er relativt højt, vælges det runde rør med stor diameter generelt som rørsamling. For eksempel i kedelapplikationer bruger næsten alle cirkulære rør som rørbokse/rørsamling.

(2) Ved anvendelse af luftkøler foretrækkes et kvadratisk rørsamlingsrør.

Den firkantede rørsamling har den fordel, at flere rækker af finnerør kan forbindes på samme tid. Når der er dampkondens i røret, kræves der et stort damprum, og det er nødvendigt at forbinde en rørsamling med flere rækker af rør.

(3) Når temperaturforskellen mellem indløbet og udløbet af væsken i røret er stor, kan rørkassen blive deformeret på grund af rørbankens forskellige termiske udvidelse. I dette tilfælde skal rørboksen af ​​nedbrydningstypen anvendes.

(4) Bortset fra den første og sidste række af rørbundter, som skal forbindes med tilsvarende rørdåser, skal andre rækker forbindes en-til-en med albuer.
